Frequência 50/60Hz Chaves Multipolares com Resistência de Isolamento Mínima de 100MΩ a 501V CC
Visão Geral do Produto

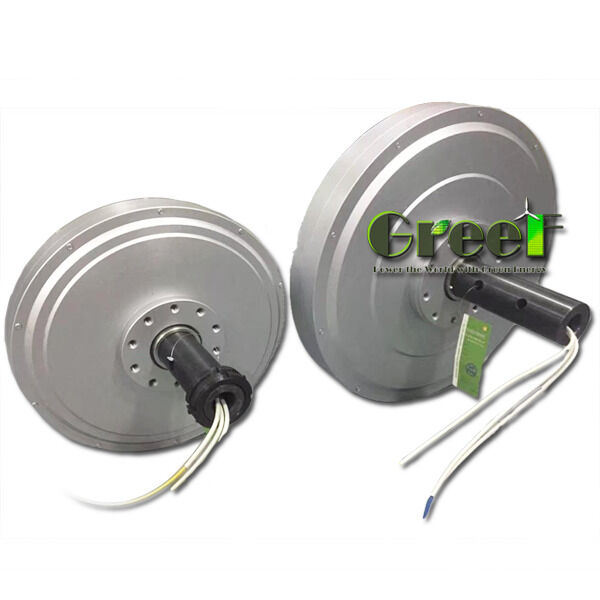

O gerador de ímã permanente tipo disco da série GDG da GREEF NEW ENERGY apresenta um design exclusivo sem núcleo de ferro. Neste gerador, o eixo e o rotor são montados em formato de disco, onde o estator é fixado no centro e o rotor gira em ambos os lados. Notavelmente, o eixo contém apenas enrolamentos sem nenhum núcleo de ferro.
Tanto o estator quanto o rotor adotam uma estrutura de disco plano e utilizam fluxo magnético de entreferro axial. Eles são dispostos alternadamente na direção axial, o que, combinado com o curto comprimento axial e o grande diâmetro do gerador, facilita a construção de uma estrutura multipolar. Este design oferece várias vantagens, incluindo alta relação potência-massa, baixa velocidade nominal e baixa velocidade de vento de partida.
Além disso, a configuração compacta e leve, o baixo consumo de energia e a alta eficiência o tornam uma excelente escolha. Devido à sua baixa resistência aerodinâmica causada pelo rotor montado em uma turbina eólica de eixo vertical, é especialmente adequado como gerador de acionamento direto para turbinas eólicas de eixo vertical.
Os geradores de ímã permanente tipo disco da série GDG são fabricados em duas configurações principais: o tipo rotor externo e o tipo rotor interno. Na versão com rotor externo, o eixo permanece estacionário enquanto a carcaça gira, e o cabo é roteado pelo meio do eixo. Inversamente, no tipo rotor interno, a carcaça é fixa, o eixo gira e o cabo sai da carcaça externamente.
Principais Características
- Tecnologia de Baixo Torque de Partida: A ausência de histerese e entalhes de engrenagem resulta em um torque de partida extremamente baixo, medindo menos de 0,1 N*m.
- Alta Eficiência: O design sem núcleo minimiza a resistência mecânica e reduz significativamente a perda de energia. Essa eficiência é ainda mais aprimorada pelo uso de nossa tecnologia "Bobina Precisa".
- Design Magnético Avançado: Incorporando ímãs permanentes de terras raras com múltiplos polos, um pequeno entreferro e alta densidade de potência, este design entrega grande potência de saída de forma eficaz.
- Acionamento Direto sem Engrenagens: Apresentando uma configuração sem engrenagens e sem escovas, esta tecnologia garante operação sem manutenção e maior confiabilidade.
- Confiabilidade Aprimorada: O design estrutural especial fornece uma maior relação potência-volume e potência-peso, resultando em uma vida útil oito vezes maior do que os geradores tradicionais.
- Otimizado para Baixa Velocidade do Vento: Esta tecnologia permite maior utilização de turbinas eólicas em condições de baixa velocidade do vento, maximizando a geração de energia.
- Excelente Dissipação de Calor: A estrutura externa de liga de alumínio combinada com uma estrutura interna especialmente projetada fornece dissipação de calor superior, garantindo desempenho estável.
Parâmetros Técnicos
| Tensão Nominal |
48V/96V |
| Velocidade |
100-500 RPM |
| Método de Resfriamento |
Refrigerado a Ar |
| Eficiência |
>92% |
| Potência Nominal |
500W - 100 KW |
| Tipo de Fase |
3 |
| Material do Gerador |
Liga de Alumínio |
| Resistência de Isolamento |
100MΩ Mínimo (501V CC) |
| Frequência |
50/60Hz |
| Método de Enrolamento |
Y |
Aplicações
Geração de Energia Eólica: Geradores sem núcleo de fluxo axial demonstram potencial significativo no campo da geração de energia eólica. Isso é especialmente verdadeiro para turbinas eólicas de classe megawatt, onde esses geradores podem aumentar muito a densidade de saída, melhorando assim a eficiência geral dos sistemas de energia eólica. O design exclusivo, que elimina o núcleo de ferro, ajuda a reduzir as perdas de ferro e as perdas por histerese. Como resultado, o gerador opera com maior eficiência em comparação com os equivalentes tradicionais.
Energia Renovável: Além da energia eólica, geradores sem núcleo de fluxo axial são amplamente utilizados em uma variedade de aplicações de energia renovável, incluindo sistemas de energia solar e eólica. Suas capacidades eficazes de conversão de energia, juntamente com desempenho confiável, os tornam adequados para uso em infraestruturas de energia renovável.
Outras Aplicações Industriais: Além da energia renovável, esses geradores encontram aplicações em vários setores industriais que exigem fontes de energia eficientes, leves e confiáveis. Por exemplo, eles podem servir como fontes de energia de backup ou auxiliares para garantir a entrega de energia estável para máquinas e equipamentos industriais.
Aplicações Personalizadas: Graças à estrutura adaptável do gerador sem núcleo de fluxo axial, ele pode ser adaptado para atender a requisitos específicos do cliente. Parâmetros chave como potência do gerador, velocidade de rotação e tensão de saída podem ser modificados para se adequar a diversos cenários de aplicação, oferecendo flexibilidade e versatilidade em sua implantação.
Opções de Personalização
A Greef oferece geradores de ímã permanente sem núcleo de alta eficiência sob o número do modelo GDG, orgulhosamente fabricados em Qingdao. Nossos produtos são certificados CE, garantindo alta qualidade e confiabilidade. Fornecemos serviços de personalização para atender às suas necessidades específicas, incluindo opções de tensão nominal de 48V ou 96V e potência nominal variando de 500W a 100KW.
Nossos geradores apresentam um design de tipo trifásico com excelente resistência de isolamento de 100MΩ no mínimo (501V CC) e são refrigerados a ar para desempenho ideal. Com uma quantidade mínima de pedido de apenas 1 conjunto, atendemos a demandas de pequena e grande escala.
A embalagem é feita com cuidado usando caixas de espuma e compensado para garantir a entrega segura. O tempo de entrega é de aproximadamente 25 dias úteis. Os termos de pagamento são flexíveis, incluindo T/T, Western Union, e L/C.
Escolha Greef para geradores de ímã permanente sem núcleo de alta eficiência, confiáveis e personalizáveis, apoiados por uma forte capacidade de fornecimento e preços negociáveis para atender às suas necessidades de negócios.
Embalagem e Envio
Embalagem do Produto: O gerador de ímã permanente sem núcleo é cuidadosamente embalado para garantir a máxima proteção durante o transporte. Cada unidade é envolvida em plástico bolha antiestático e colocada dentro de um inserto de espuma feito sob medida para evitar movimento e absorver choques. O gerador e seus acessórios são então colocados em uma caixa de papelão corrugado resistente e de parede dupla. A embalagem é rotulada com instruções de manuseio e detalhes do produto para facilitar a logística segura e eficiente.
Envio: Oferecemos envio para todo o mundo com várias opções de entrega para atender às suas necessidades. O gerador de ímã permanente sem núcleo é enviado através de transportadoras confiáveis com rastreamento disponível para todos os envios. Garantimos o despacho pontual e fornecemos tempos de entrega estimados com base no destino. Para remessas internacionais, toda a documentação de exportação necessária e declarações alfandegárias são tratadas para garantir um desembaraço tranquilo. Manuseio frágil é solicitado para manter a integridade do produto durante todo o processo de envio.
