Gerador de ímã permanente sem núcleo com rolamento NSK projetado com material de lâmina de liga de alumínio e 20 anos de vida útil, fornecendo saída de energia

Descrição do produto:

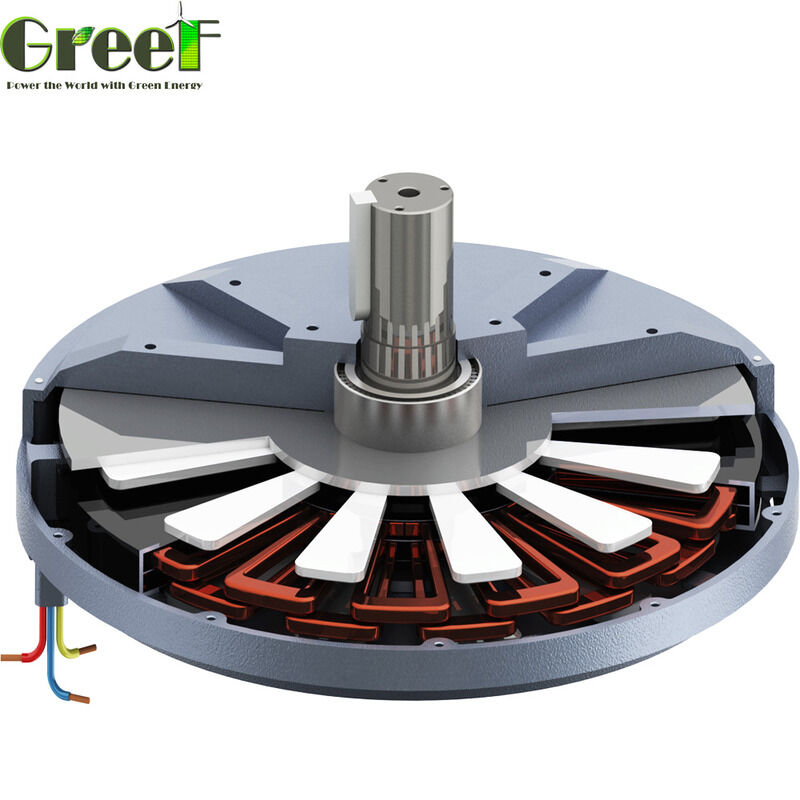

A série GREEF NEW ENERGY GDG apresenta um gerador de ímã permanente tipo disco projetado sem núcleo de ferro. Este gerador exclusivo consiste em um fuso e um rotor dispostos em forma de disco. O estator é fixado no centro, enquanto o rotor gira em ambos os lados do estator. Notavelmente, o fuso contém apenas enrolamentos e não inclui um núcleo de ferro.

Tanto o estator quanto o rotor são construídos em uma estrutura de disco plano, empregando fluxo magnético de entreferro axial. Eles são posicionados alternadamente ao longo da direção axial. Graças ao curto comprimento axial do gerador combinado com um grande diâmetro, ele suporta facilmente uma configuração multipolar. Este projeto resulta em uma alta relação potência/peso, permitindo que o gerador opere eficientemente em baixas velocidades e dê partida em baixas velocidades de vento.

O tamanho compacto, o baixo consumo de energia, a estrutura leve e robusta da série GDG contribuem para sua alta eficiência e desempenho geral. Essas características o tornam a escolha ideal para turbinas eólicas de eixo vertical com acionamento direto. Como o rotor é montado no eixo vertical, o gerador apresenta resistência mínima ao vento, aumentando sua confiabilidade e eficácia operacional.

Os geradores de ímã permanente tipo disco da série GDG vêm em duas variações: rotor externo e rotor interno. No modelo de rotor externo, a carcaça permanece estacionária enquanto o eixo gira e os cabos elétricos são encaminhados através do centro do eixo. Por outro lado, o modelo de rotor interno apresenta um eixo giratório com carcaça fixa e os cabos são descarregados fora da carcaça.

Características:

A ausência de efeitos de histerese e entalhes nas engrenagens resulta em um torque de partida extremamente baixo, medindo menos de 0,1 N·m. Esta tecnologia garante um desempenho de inicialização suave e eficiente.

Ao eliminar o núcleo, a resistência mecânica e as perdas de energia são significativamente reduzidas. A implementação da tecnologia “Precise Coil” aumenta ainda mais a eficiência.

Utilizando ímãs permanentes de terras raras com múltiplos pólos e um pequeno entreferro, este projeto atinge alta densidade de potência e fornece potência de saída substancial.

O sistema de acionamento direto sem engrenagens, combinado com um design sem escovas, elimina a necessidade de manutenção, melhorando a confiabilidade e reduzindo custos operacionais.

O projeto estrutural especial permite uma maior relação potência-volume e potência-peso. Isto resulta numa vida útil oito vezes maior em comparação com os geradores tradicionais.

Esta tecnologia permite uma utilização mais eficiente das turbinas eólicas mesmo em condições de baixa velocidade do vento, maximizando a produção de energia.

Uma estrutura externa em liga de alumínio juntamente com uma estrutura interna especialmente projetada proporcionam excelente dissipação de calor, garantindo operação estável e longevidade do equipamento.

Parâmetros técnicos:

Aplicações:

Os geradores sem núcleo de fluxo axial demonstram um potencial significativo no campo da geração de energia eólica. Eles são particularmente vantajosos em turbinas eólicas da classe megawatt, onde seu design ajuda a aumentar significativamente a densidade de produção. Esta melhoria contribui diretamente para o aumento da eficiência no aproveitamento da energia eólica.

Um dos principais benefícios desses geradores é a eliminação do núcleo de ferro, o que reduz tanto as perdas de ferro quanto as perdas por histerese. Como resultado, a eficiência global do gerador é melhorada, tornando-o uma escolha superior para aplicações de energia eólica.

Além da energia eólica, os geradores sem núcleo de fluxo axial são amplamente utilizados em vários sistemas de energia renovável, incluindo configurações de energia solar. A sua capacidade de converter energia de forma eficiente, aliada às suas características operacionais fiáveis, tornam-nos altamente adequados para a geração de energia renovável.

Além da energia renovável, estes geradores são aplicáveis ​​numa ampla gama de ambientes industriais onde existe uma procura por fontes de energia que sejam eficientes, leves e fiáveis. Por exemplo, servem como fontes de alimentação de backup ou auxiliares, garantindo energia estável e ininterrupta para equipamentos industriais críticos.

A construção flexível dos geradores de fluxo axial sem núcleo permite a personalização para atender às necessidades específicas do cliente. Parâmetros como potência de saída, velocidade operacional e tensão podem ser adaptados para atender diversos cenários de aplicação, tornando esses geradores altamente versáteis e adaptáveis.

Personalização:

Greef oferece geradores de ímã permanente Coreless personalizados sob o número de modelo GDG, originários de Qingdao. Nossos geradores são certificados pela CE, garantindo alta qualidade e confiabilidade. Com uma quantidade mínima de pedido de apenas 1 conjunto, oferecemos preços flexíveis que podem ser negociados para atender às suas necessidades orçamentárias.

Nossos geradores de ímã permanente sem núcleo apresentam um design multipólos e uma estrutura de gerador de rotor interno, proporcionando alta densidade de potência em uma faixa de potência nominal de 300W a 100kW. O gerador é construído com corpo de alumínio, enrolamentos de fio de cobre e ímãs Nd-Fe-B premium, garantindo excelente desempenho e durabilidade.

Utilizamos liga de alumínio nas lâminas, aumentando a resistência e a eficiência. A resistência de isolamento é avaliada em no mínimo 100Mohm (501V DC), contribuindo para uma operação confiável e segura. Esses geradores requerem baixa manutenção devido à ausência de perdas no núcleo de ferro, tornando-os econômicos ao longo do tempo.

A embalagem é manuseada com cuidado em caixas de espuma e compensado para proteger o produto durante o transporte. O prazo de entrega é de aproximadamente 25 dias úteis. As condições de pagamento são flexíveis, incluindo opções de T/T, Western Union, MoneyGram e L/C. Greef garante uma capacidade de fornecimento robusta para atender às suas demandas com eficiência.

Embalagem e envio:

Embalagem do produto:

O Gerador de Ímã Permanente Coreless é cuidadosamente embalado para garantir proteção máxima durante o transporte. Cada unidade é embrulhada de forma segura com plástico bolha antiestático e colocada dentro de uma inserção de espuma personalizada para evitar movimentos e absorver choques. O gerador é então embalado em uma caixa de papelão ondulado resistente de parede dupla, etiquetada com instruções de manuseio e detalhes do produto. Para pedidos em grandes quantidades, várias unidades são embaladas em caixas reforçadas com materiais de amortecimento adicionais para proteção contra danos.

Envio:

Oferecemos opções de envio confiáveis ​​para atender às suas necessidades de entrega. O Gerador de Ímã Permanente Coreless pode ser enviado por frete aéreo, marítimo ou terrestre, dependendo de sua localização e urgência. Todas as remessas incluem informações de rastreamento e são tratadas por transportadoras confiáveis ​​para garantir uma entrega oportuna e segura. Documentação de exportação e suporte de desembaraço aduaneiro são fornecidos para pedidos internacionais. Aguarde de 3 a 5 dias úteis para o processamento do pedido antes do envio.
