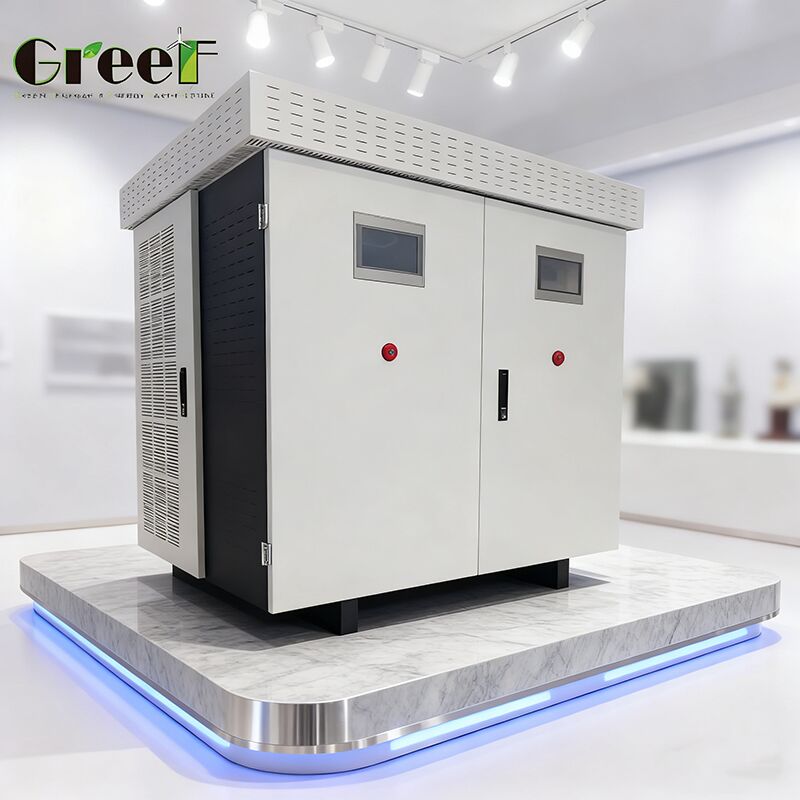

Conversor híbrido gerador-bateria CA
Controlador On-Grid de topologia DC-DC Buck Boost avançado com faixa de tensão da bateria de 350-450 Vdc e ecrã LCD SMART Touch Screen para controle abrangente de energia.
Visão geral do produto
O conversor multifuncional da GREEF ENERGY integra múltiplas funções críticas de gestão de energia num único sistema eficiente.Este dispositivo avançado realiza rectificação AC-DC especificamente otimizado para geradores de ímãs permanentes, gerencia protocolos sofisticados de carregamento de baterias e lida com uma precisão de inversão de CC para CA.
The system features a configurable dual LCD touchscreen interface and utilizes cutting-edge technology to maintain stable voltage and frequency control with permanent magnet synchronous generators (PMSGs), assegurando a alimentação ininterrupta das cargas ligadas.permitir a sincronização com as redes de serviços públicos e apoiar as capacidades de cobrança da rede.
Especificações técnicas
Parâmetros de entrada AC do gerador
| Parâmetro |
Especificações |
| Potência nominal |
100 kW |
| Voltagem nominal |
≥ 320 Vac |
| Voltagem ideal |
450 VAC |
| Área de trabalho |
240 a 550 VAC |
| Corrente AC máxima |
180 A |
Especificações de entrada da bateria
| Parâmetro |
Especificações |
| Tipo de bateria |
Lítmio-íon |
| Faixa de tensão |
350-450 Vdc |
| Voltagem nominal |
400 Vdc |
| Corrente máxima de carga/descarga |
250 A |
Parâmetros de saída ligados à rede
| Parâmetro |
Especificações |
| Potência nominal |
100 kW |
| Potência máxima |
120 kW |
| Corrente nominal |
144 A |
| Corrente máxima |
173 A |
| Tensão nominal da rede |
400 V |
| Faixa de tensão admissível |
300-460 V |
| Frequência da grade |
50 Hz / 60 Hz |
| Distorção Harmônica Total |
< 3% à potência nominal |
| Fator de potência |
> 0,99 (intervalo: -1 a 1) |
| Capacidade de sobrecarga |
1.2x potência nominal durante 1 minuto |
Desempenho e protecção do sistema
- Eficiência máxima: 95%
- Topologia: rectificador CA-CC, conversor de impulso DC-CC, inversor CA-CC com EMS
- Temperatura de funcionamento: -40°C a 60°C
- Nível de protecção: IP54
- Proteção contra sobrevoltagem e velocidade (opcional)
- Proteção contra curto-circuito AC
- Protecção contra a sobrecorrência de saída AC
- Proteção contra sobretensões: Nível 2
- Altitude máxima de operação: 4.000 metros (descenso acima de 3.000 metros)
- Consumo de energia em estado de espera: < 50 W
Exibição e Monitorização
Ecrã LCD Smart Touch que exibe a velocidade do gerador (rpm), a tensão de entrada (Vdc), a corrente de entrada (Vac), a potência de saída (kW), a tensão da rede (Vac), a corrente da rede (A), os dados de geração de energia (hoje, mês, ano),e configurações da curva de potência.
Refrigeração e Comunicação
Sistema inteligente de arrefecimento de ar com suporte de comunicação via Ethernet, RS485 e WiFi.
Especificações físicas
Dimensões: 1500 mm (H) × 1500 mm (W) × 1300 mm (D)
Aplicações
O conversor multifuncional GREEF ENERGY oferece soluções versáteis de gestão de energia para múltiplas aplicações que exigem um controlo de energia fiável e inteligente.
- Sistemas de energia renovável:Integração com geradores síncronos de ímãs permanentes (PMSG) para turbinas eólicas e hidroeléctricas em configurações off-grid ou híbridas
- Energia fora da rede e reserva:Conversão e gestão de energia primária para locais remotos, cabines e estações de telecomunicações
- Sistemas interativos de rede:Operação ligada à rede que permita o carregamento de baterias da rede de serviços públicos e a exportação potencial de energia
- Potência industrial e comercial:Fornecimento de energia estável para cargas desequilibradas com monitorização remota através da integração WIFI/LAN e Modbus
- Controles especializados:Controle do motor da porta de água para micro-hidrelétricas e função de interruptor de transferência estática (STS)
Esta plataforma abrangente combina a geração de energia, o armazenamento de energia, a gestão do consumo e a integração da rede num projeto modular e configurável adequado para armazenamento de energia residencial,Sistemas comerciais de apoio, e de pequenas centrais de energia renovável.
Personalização e encomenda
Fabricado na China com certificação CE, o Greef AC PCS On Grid Controller oferece serviços de personalização abrangentes com potência nominal de 100 kW e tensão da bateria de 400 Vdc.
- Função do controlador da curva de potência para gestão óptima da energia
- Sistema avançado de controlo remoto para monitorização ininterrupta
- Descarga PWM sofisticada com sistema trifásico
- Rectificador AC-DC, DC-DC Buck Boost e topologia EMS DC-AC Inverter
- Quantidade mínima de encomenda: 1 conjunto (negociável)
- Embalagem: Caixas seguras de espuma e contraplacado
- Entrega: no prazo de 25 dias úteis
- Métodos de pagamento: T/T, Western Union, MoneyGram, L/C
