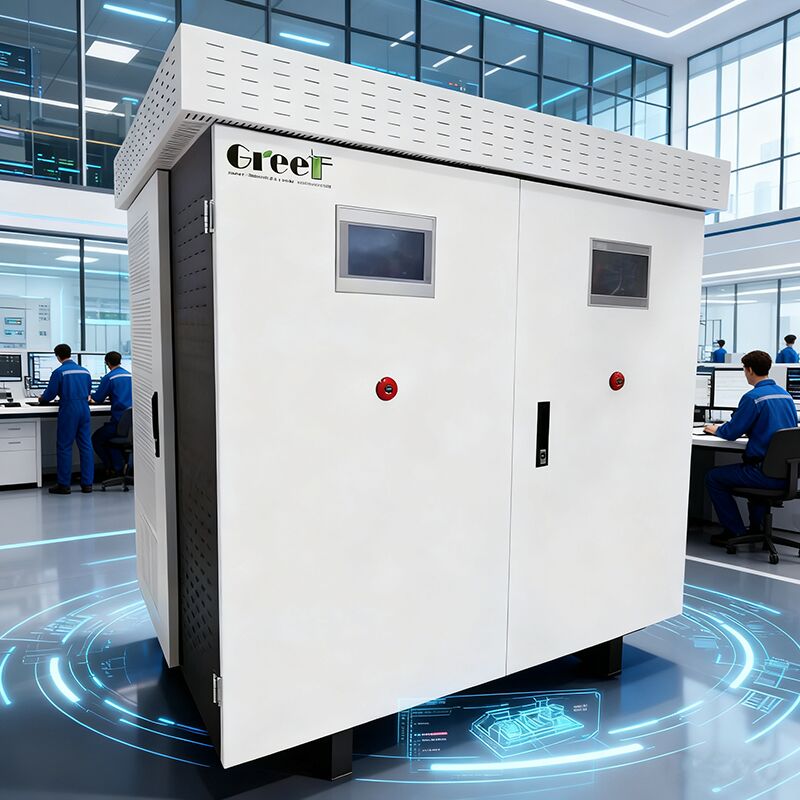

Conversor Híbrido Gerador AC-Bateria
Tensão nominal Vac ≥ 320 Controlador na rede adequado para aplicações de tensão de rede nominal de 400 volts
Visão geral do produto
O conversor multifuncional GREEF ENERGY integra múltiplas funções essenciais em um dispositivo único e eficiente. Ele realiza retificação CA para CC projetada especificamente para geradores de ímã permanente, carregamento de bateria, inversão CC para CA e gerenciamento abrangente de energia por meio de um sistema integrado.
Apresentando uma tela sensível ao toque LCD dupla configurável e tecnologia de conversor avançada, esta unidade garante controle estável de tensão e frequência para geradores síncronos de ímã permanente (PMSGs), garantindo fornecimento de energia contínuo e confiável para diversas cargas.
O conversor pode ser configurado para operação ligada à rede, suportando integração perfeita com redes de energia e, ao mesmo tempo, executando com eficiência o uso operacional e funções de carregamento da rede.
Especificações Técnicas
Parâmetros principais
| Modelo |
Marte-100kt |
| Potência nominal (kW) |
100 |
| Tensão nominal (Vca) |
≥ 320 |
| Tensão nominal ideal do gerador (Vca) |
450 |
| Faixa de trabalho de tensão CA (Vca) |
240 - 550 |
| Corrente CA máxima (A) |
180 |
| Tipo de Bateria |
Íon de lítio |
| Faixa de tensão da bateria (Vcc) |
350 - 450 |
| Tensão nominal da bateria (Vcc) |
400 |
| Corrente máxima de carga e descarga (A) |
250 |
| Potência nominal de carga/descarga (kW) |
100 |
| Corrente nominal de carga e descarga (A) |
144 |
| Tensão nominal da rede (V) |
400 |
| Faixa de tensão de rede permitida (V) |
300 - 460 |
| Frequência nominal da rede (Hz) |
50/60 |
| Eficiência máxima (%) |
95 |
Lado de entrada CA do gerador
Potência nominal: 100 kW, Tensão nominal: ≥ 320 Vca, Tensão ideal: 450 Vca, Faixa de trabalho: 240-550 Vca, Corrente CA máxima: 180 A
Entrada de bateria
Bateria de íon de lítio com faixa de tensão de 350-450 Vcc, classificada em 400 Vcc, suportando corrente máxima de carga/descarga de 250 A.
Lado de saída (conectado à rede)
Potência nominal de carga/descarga: 100 kW (máx. 120 kW), Corrente nominal: 144 A (máx. 173 A), Tensão de rede: 400 V (faixa 300-460 V), Frequências: 50/60 Hz.
Métricas de desempenho
Distorção harmônica total atual: <3%, Fator de potência: >0,99 (faixa de -1 a 1), Capacidade de sobrecarga: 1,2x potência nominal para operação contínua de 1 minuto.
Lado CA (fora da rede)
Tensão nominal de entrada: 400 V (tolerância de ±2%), Distorção harmônica total para cargas lineares: <3%.
Recursos de proteção
- Proteção contra sobretensão e velocidade: Opcional
- Proteção contra curto-circuito AC: Suportado
- Proteção contra sobrecorrente de saída CA: Suportada
- Proteção contra surtos: Nível 2
Parâmetros Básicos
Eficiência máxima: 95%, Topologia: retificador AC-DC, conversor buck-boost DC-DC, inversor DC-AC, Sistema Integrado de Gerenciamento de Energia (EMS).
Especificações Ambientais
Temperatura operacional: -40°C a 60°C, Nível de proteção: IP54, Altitude máxima: 4.000 metros (redução de capacidade acima de 3.000 metros), Consumo de energia em espera: <50 W.
Exibição e comunicação
Tela LCD SMART Touch Screen mostrando velocidade do gerador (rpm), tensão de entrada (Vdc), corrente de entrada (Vac), potência de saída (kW), tensão da rede (Vac), corrente da rede (A), estatísticas de geração de energia (hoje, mês, ano) e configurações de curva de potência. Modos de comunicação: Ethernet, RS485, WiFi.
Sistema de resfriamento
Sistema de refrigeração de ar inteligente para gerenciamento térmico ideal.
Dimensões Físicas
Dimensões (excluindo carga de despejo): 1500 mm A × 1500 mm L × 1300 mm P, Peso: até 600 kg.
Aplicativos
O conversor multifuncional GREEF ENERGY oferece uma solução versátil e adaptável para diversos requisitos de gerenciamento de energia. Ele se destaca em aplicações que exigem controle confiável e inteligente de sistemas de energia, tornando-o essencial para infraestruturas energéticas modernas.
As principais aplicações incluem integração de sistemas de energia renovável com geradores síncronos de ímã permanente (PMSGs) para configurações de turbinas eólicas e hidrelétricas, suportando estruturas de energia híbridas ou fora da rede com fornecimento estável de energia CA.
Para aplicações de energia fora da rede e de reserva, o conversor serve como hub central para conversão de energia e gerenciamento de sistemas em locais remotos, cabines, locais de telecomunicações e instalações autônomas.
A operação interativa com a rede permite o carregamento da bateria a partir da rede e, quando permitido, devolvendo o excedente de eletricidade à rede, aumentando a flexibilidade do gerenciamento do fluxo de energia.
Os ambientes industriais e comerciais beneficiam de energia fiável sob condições de carga desequilibradas, com monitorização remota via WIFI/LAN e integração do protocolo Modbus com sistemas de gestão predial.
As opções de controle especializado incluem controle de motor de comporta de água para microusinas hidrelétricas e chave de transferência estática (STS) para transições suaves entre rede e fora da rede.
Esta plataforma abrangente consolida recursos de geração de energia, armazenamento, gerenciamento de consumo e integração de rede para implantação flexível em sistemas residenciais fora da rede, soluções comerciais de backup e usinas de energia renovável de pequena escala.
Personalização e pedidos
O controlador Greef AC PCS On Grid é fabricado na China com certificação CE. Ele possui uma tela LCD SMART Touch Screen, resfriamento de ar inteligente e suporta tensão nominal de bateria de 400 Vcc na faixa de 350-450 Vcc.
O display inclui dados de monitoramento abrangentes: velocidade do gerador (rpm), tensão de entrada (Vdc), corrente de entrada (Vac), potência de saída (kW), tensão da rede (Vac), corrente da rede (A) e estatísticas detalhadas de geração de energia com funcionalidade de controlador de curva de potência.
Embalagem: Estojos seguros de espuma e compensado. Pedido mínimo: 1 conjunto. Preço: Negociável. Entrega: Aproximadamente 25 dias úteis. Condições de pagamento: T/T, Western Union, MoneyGram, L/C.
