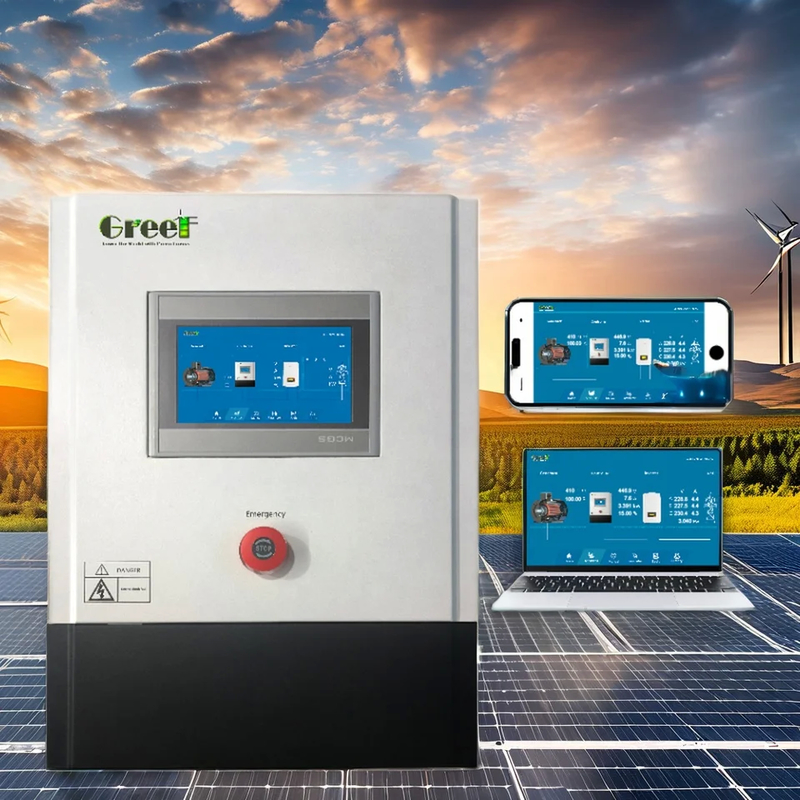

Frequência de saída 50Hz/60Hz em controlador de rede com ecrã LCD sensível ao toque



Introdução ao produto

O controlador ligado à rede é tecnologicamente o componente mais importante dos sistemas de geradores eólicos na rede,que convertem três corrente AC da turbina eólica em corrente CC e enviam para o inversor de rede. Controlador profissional ligado à rede eólico da série GT-PCTC, dotado de sistemas de controlo de segurança dupla: sistema de tensão constante PWM e sistema de travagem de descarga trifásico,Esta solução inovadora também interage com inversores solares de marcas como a Growatt, Deye, Solis e Ivet, permitindo que os inversores solares se adaptem às condições de funcionamento das turbinas eólicas.

Parâmetros do produto

Tipo	GT-PCTC-1.5KW	GT-PCTC-2KW	GT-PCTC-3KW	GT-PCTC-5KW
Potência nominal da turbina eólica	1.5KW	2 kW	3 kW	5 kW
Voltagem nominal da turbina eólica	AC220V-240V	AC220V-240V	AC220V-380V	AC380-450V
Função	Rectificador, Controle, saída de CC
Função de protecção automática	Proteção contra sobrevoltagem, Proteção contra cortes de rede, Saída regulada de alimentação, Arrester
Função manual	Freio manual, redefinição, interruptor de emergência
Modo de exibição	Ecrã LCD com toque
Conteúdo de exibição (maior)	Velocidade do gerador ((rpm),Voltão de entrada (Vdc),Corrente de entrada ((Vac),Poder de saída ((kW),Voltão da rede (Vac),Corrente da rede ((A),Poder gerado hoje ((kWh),Poder gerado este mês,Poder gerado no mês passado,Energia gerada este ano, energia gerada no ano passado, configuração da Curva de Potência.
Tempo-lapso de carga de descarga de três fases	12 a 20 minutos	12 a 20 minutos	12 a 20 minutos	12 a 20 minutos
Voltagem de descarga da turbina eólica de três fases	450 ± 5 Vdc			750±5Vdc
Voltagem constante PWM	≥ 400dc			≥ 700dc
Temperatura do ambiente	-30-60°C
Umidade relativa	< 90% Nenhuma condensação
Ruído (1m)	< 40 dB
Grau de protecção	IP20 (Interiores) IP65 (Exteriores)
Método de arrefecimento	Refrigeração por ar forçado
Interface de comunicação (opcional)	O sistema de transmissão de dados é um sistema de transmissão de dados que permite a transmissão de dados através de redes de transmissão de dados.

Tipo	GT-PCTC-10KW	GT-PCTC-20KW	GT-PCTC-30KW	GT-ACDC-50KW	GT-ACDC-100KW
Potência nominal da turbina eólica	10 kW	20 kW	30 kW	50 kW	100 kW
Voltagem nominal da turbina eólica	AC380-520V
Função	Rectificador, Controle, saída de CC
Função de protecção automática	Proteção contra sobrevoltagem, Proteção contra cortes de rede, Saída regulada de alimentação, Arrester
Função manual	Freio manual, redefinição, interruptor de emergência
Modo de exibição	Ecrã LCD com toque
Conteúdo de exibição (maior)	Velocidade do gerador ((rpm),Tensão de entrada (Vdc),Corrente de entrada ((Vac),Poder de saída ((kW),Tensão de rede (Vac),Corrente de rede ((A),Generação de energia hoje (kWh), Potência gerada este mês, Potência gerada no mês passado, Potência gerada este ano, Potência gerada no ano passado, Curva de Potência configuração.
Voltagem constante PWM	≥ 700dc	≥ 700dc	≥ 700dc	≥ 700dc	≥ 700dc
Voltagem de descarga da turbina eólica de três fases	750±5Vdc	750±5Vdc	750±5Vdc	750±5Vdc	750±5Vdc
Tempo-lapso da carga de descarga de três fases da turbina eólica	12 a 20 minutos	12 a 20 minutos	12 a 20 minutos	12 a 20 minutos	12 a 20 minutos
Temperatura do ambiente	-30-60°C
Umidade relativa	< 90% Nenhuma condensação
Ruído (1m)	< 40 dB
Grau de protecção	IP20 (Interiores) IP65 (Exteriores)
Método de arrefecimento	Refrigeração por ar forçado
Interface de comunicação (opcional)	O sistema de transmissão de dados é um sistema de transmissão de dados que permite a transmissão de dados através de redes de transmissão de dados.
Tamanho do controlador (mm)	550*395*270	600*500*1200	600*500*1200	930*580*430 mm	1100*600*1800
Peso do controlador	25 kg	66 kg	68 kg	50 kg	406 kg
Carga de descarga Tamanho (mm)	690*520*270	690*530*520	710*890*590	710*890*590	Dumpload integrado
Peso da carga de descarga	45 kg	55 kg	55 kg	55 kg	Dumpload integrado

Detalhes do produto

Solução do sistema

Descrição do produto:

O controlador ligado à rede desempenha um papel vital nos sistemas de geradores eólicos na rede. É um componente tecnológico que converte três correntes AC da turbina eólica em corrente contínua,que é então enviado para o inversor de ligação à rede.

O controlador de rede eólica profissional da série GT-PCTC está equipado com sistemas de controle de segurança dupla.que assegura a segurança em caso de acidenteCom esta solução inovadora, o controlador também pode interagir com inversores solares de marcas conhecidas como Growatt, Deye, Solis e lvet.Esta característica permite que os inversores solares se adaptem às condições de funcionamento das turbinas eólicas.

Aplicações:

O controlador da série GT-PCTC é um conversor AC para DC projetado para ser usado com turbinas eólicas ligadas à rede.garantir um desempenho e uma segurança ótimosO produto está equipado com monitorização de falhas no solo, tornando-se uma solução ideal para aqueles que procuram um controlador de vento que seja confiável e seguro.

O controlador da série GT-PCTC foi concebido para funcionar em ambientes adversos com temperaturas entre -30 e 60°C. Isto torna-o um produto ideal para utilização em várias condições climáticas,assegurar que pode continuar a funcionar de forma óptima, independentemente das condições externasA tensão de descarga da turbina eólica de 750 ± 5 Vdc é concebida para garantir a compatibilidade do produto com a maioria das turbinas eólicas.

Em geral, o controlador da série GT-PCTC é um controlador de vento confiável e durável, concebido para satisfazer as exigências de uma série de utilizadores.Se procura um produto para uso pessoal ou comercial, este produto é uma solução ideal para quem procura um controlador de gerador eólico que seja confiável e eficiente.

Apoio e Serviços:

O suporte técnico e os serviços do produto On Grid Controller incluem:

• Aconselhamento especializado e assistência em resolução de problemas de técnicos certificados
• Orientações para a instalação e instalação do produto
• Acesso a atualizações de software e atualizações de firmware
• Reparações e substituições de garantia
• Recursos e documentação de formação

A nossa equipa dedica-se a fornecer um excelente serviço ao cliente e a garantir que o nosso produto On Grid Controller atenda às suas necessidades e exceda as suas expectativas.

Embalagem e transporte:

Embalagem do produto:

O produto On Grid Controller será embalado numa caixa de papelão resistente com inserções de espuma para garantir o transporte seguro.A caixa também incluirá um manual de instruções e todos os cabos e acessórios necessários.

Envio do produto:

Oferecemos envio padrão gratuito para todas as encomendas do produto On Grid Controller.Os clientes também podem optar por opções de envio acelerado a um custo adicional.
